انرژی الکتریکی در مسافت های طولانی در ولتاژهای بالا از طریق شبکه های انتقال منتقل می شود و ایستگاه های تولیدی را با پست های منطقه ای متصل می کند.

شرح محصولات

NO .	شرح	دارای امتیاز ولتاژ (KV)	مشخص شده مکانیکی بار کششی (KN)	جفت اندازه	قسمت قد ح (میلی متر)	حداقل فاصله قوس ح (میلی متر)	حداقل خزیدن فاصله L (میلی متر)	رعد و برق ضربه مقاومت کردن ولتاژ بزرگتر از یا مساوی (kV)	سوئیچینگ مرطوب Impulse مقاومت در برابر ولتاژ بزرگتر از یا مساوی (kV)	قدرت خیس بسامد مقاومت در برابر ولتاژ بزرگتر از یا مساوی (kV)
1	fxbw -220/70	220	70	16	2470±30	2200	7595	1245	-	545
2	fxbw -220/100 (120)	220	100(120)	16	2470±30	2160	7595	1245	-	545
3	fxbw -220/120 (100)	220	120(100)	16	2050±30	1750	5870	950		545
4	fxbw -220/240 (210 ، 180 ,160)	220	220/240(210, 180 ,160)	20	2050±30	1635	5900	890	-	395
5	fxbw -220/160 (180)	220	160(180)	20	2240±30	1980	7100	1000	-	395
6	fxbw -220/210 (240)	220	210(240)	20	2300±30	1979	7090	1000	-	395
7	fxbw -220/300	220	300	24	2350±30	2001	6905	1000	-	395
8	fxbw -330/100 (120)	330	100(120)	16	2930±40	2725	9660	1425	950	570
9	fxbw -330/160 (180)	330	160(180)	20	2930±40	2654	9033	1425	950	570
10	fxbw -330/160 (180)	330	160(180)	20	2990±40	2714	9250	1425	950	570
11	fxbw -330/210 (240)	330	210(240)	20	2930±40	2614	9150	1425	950	570
12	fxbw -330/210 (240)	330	210(240)	20	2990±40	2674	9200	1425	950	570
13	fxbw -330/300	330	300	24	2930±40	2579	8680	1425	950	570
14	fxbw -500/100 (120)	500	100(120)	16	4030±50	3805	13500	2050	1240	740
15	fxbw -500/100 (120)	500	100(120)	16	4450±50	4217	16600	2250	1240	740
16	fxbw -500/240 (160)	500	240(160)	20	3800±50	3355	11720	1860	1240	740
17	fxbw -500/160	500	160 )	20	3796±50	3420	11500	1800	1240	740
18	fxbw -500/210 (240)	500	210(240)	20	4030±50	3714	13450	2050	1240	740
19	fxbw -500/210 (240)	500	210(240)	20	4450±50	4134	14850	2250	1240	740
20	fxbw -500/300	500	300	24	4030±50	3639	12900	2050	1240	740
21	fxbw -500/300	500	300	24	4450±50	4059	14150	2250	1240	740
22	fxbw -500/400 (420)	500	400	28	4030±50	3630	14832	2050	1240	74205
23	fxbw -500/530 (550)	500	530	32	4450±50	3957	15300	2250	1240	740

مزایای محصولات

بخش اصلی خطوط برق با ولتاژ بالا ، عایق تعلیق کامپوزیت 500 کیلو ولت است.

این نوع عایق می تواند در برابر ولتاژهای بسیار بالایی مقاومت کند . به طور مؤثر در خطوطی انجام می شود که برق زیادی را در مسافت های بزرگ حمل می کنند.} این ماده با دوام و مقاوم در برابر خورشید ، باران و تغییرات قابل توجهی در دما 2.}}

این عایق با دوام تر است و نیاز به تعمیر و نگهداری کمی نسبت به شیشه های معمولی یا پرسلن دارد {0 {0} حتی در مکانهایی با آب و هوای بد ، این به هزینه های کمتری ترجمه می شود و مشکل کمتری.

تست محصولات

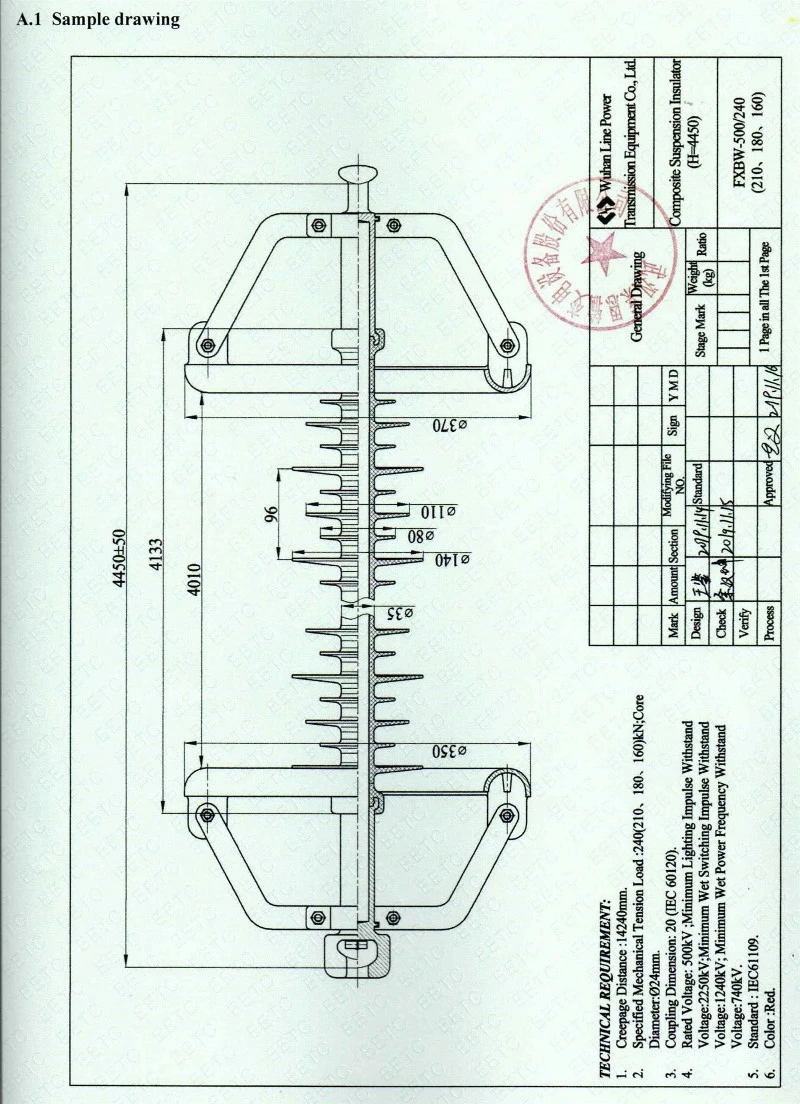

500Kv composite long rod insulator sample drawing

رسم نمونه

500Kv polymer insulator Dry lightning impulse withstand voltage test / Wet operating impulse withstand voltage test

تکانه رعد و برق خشک مقاومت در برابر تست ولتاژ/تست عملکرد ولتاژ مقاومت در برابر ولتاژ

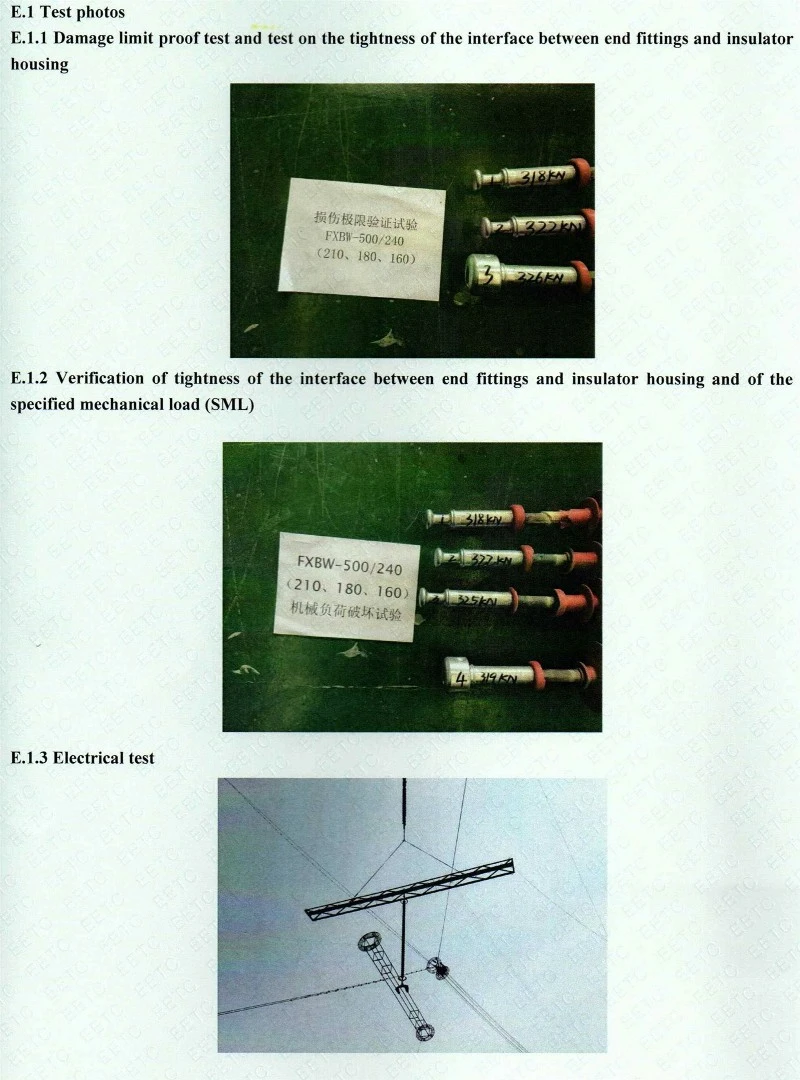

500Kv Damage limit proof test and test on the tightness of the interface between end fittings and insulator housing

تست اثبات محدودیت خسارت و آزمایش در مورد سفتی رابط بین اتصالات انتهایی و محفظه عایق/تأیید سفتی رابط بین اتصالات انتهایی و محفظه عایق و بار مکانیکی مشخص شده (SML)/تست الکتریکی

کاربرد محصولات

عایق تعلیق کامپوزیت 500 کیلو ولت برای مقاومت در برابر محیط های سخت و بیرونی مکانیکی طراحی شده است . به دلیل سطح بالای انعطاف پذیری ، می تواند در مقابل نیروهای خارج مانند وزش باد شدید بدون خم شدن ، شکستن یا ترک خوردن مقاومت کند.. این تضمین می کند که حتی در رویداد شدید آب و هوای شدید}} int {transasms ، انتقال
این عایق علاوه بر قدرت مکانیکی خود ، عملکرد الکتریکی خوبی دارد. مقاومت شدید در زمینه های الکتریکی به دلیل هدایت کم آن ، خطر ابتلا به فلاورها را بین سیم و برج ایجاد شده توسط یون های بادی. کاهش می دهد.
